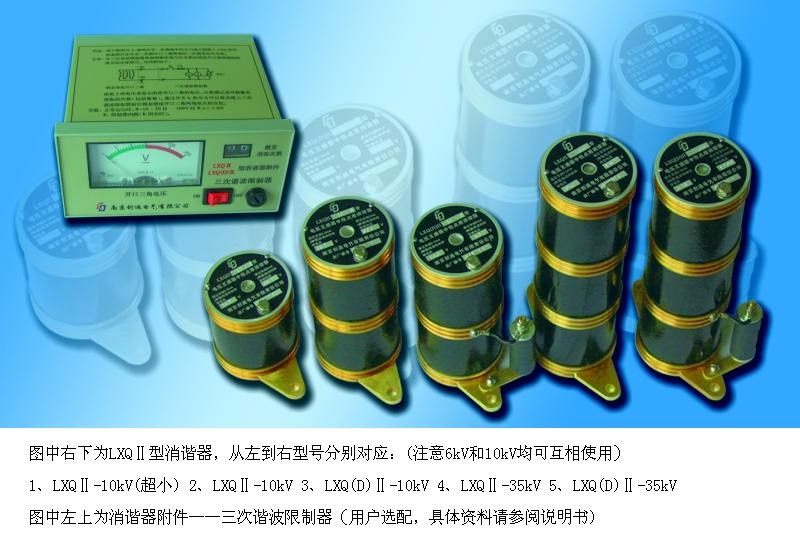

消谐器产品介绍
　　6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)，当母线空载或出现较少时，因因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。这种情况就需要安装LXQⅡ型消谐器。
　　LXQ2型、LXQ(D)Ⅱ型消谐电阻器，是安装在6～35kV电磁式电压互感器（简称PT）一次绕组Y0接线中性点与地之间的高容量非线性电阻器，起阻尼与限流的作用。该消谐器完全符合现行电力部标准DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中5的规定，可以起到良好的限制电压互感器铁磁谐振的效果。 如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组，成为该电网对地唯一金属性通道。电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝熔断。而安装了LXQⅡ系列消谐器后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。

消谐器主要特点
　　我公司最新推出的“创迪”牌LXQⅡ系列消谐器作为LXQ型消谐器的代替品，全部采用大容量单片非线性元件及铜材进行制造。下面是关于LXQⅡ系列消谐器相对原LXQ型消谐器改进的一些说明：
　　① LXQ型消谐器采用铝材料，LXQⅡ则全部采用铜材料进行制作，铜的电气性能、散热性能均高于铝，并且熔点也近铝的二倍。LXQⅡ更采用单片大通流非线性电阻片，消除了原多片并联结构的消谐器中通流不均匀现象，性能更加稳定。
　　② LXQ型消谐器通流能力仅为250mA，而PT高压熔丝一般为0.5A,这样可能导致大电流流过时消谐器先于PT而烧毁，而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，LXQ2系列消谐器通流能力高达500mA，为原来的两倍多。
　　③ LXQ型消谐器在使用中如果有过电流流过，其产生的高压直接加在PT中性点上，有可能烧坏弱绝缘PT的中性点绝缘。LXQⅡ系列消谐器针对弱绝缘PT提供带有D参数元件的消谐器(带D型)，该元件可以有效限制消谐器两端电压，从而保护中性点绝缘。
　　④ LXQ型消谐器尺寸在LXQ系列消谐器的基础上进一部缩小，10kV超小型高度不到10cm，尤其适合于PT柜及手车柜中安装。整个消谐器采用金属材料直接连接，无瓷套，无炸裂危险。⑤ 原LXQ系列消谐器采用直流参数,不利于用户测量，而LXQⅡ型直接采用交流参数表征消谐器参数来表示，直接反映真实运行情况，便于用户复测。
　　⑥ 针对部分电压互感器安装LXQ系列消谐器后开口三角出现较大谐波电压，LXQⅡ型消谐器(LXQ2)提供的附件—--三次谐波限制器（可选配件）可有效抑制PT开口三角两端的三次谐波电压并可记录可能激发谐振的次数。

消谐器技术参数

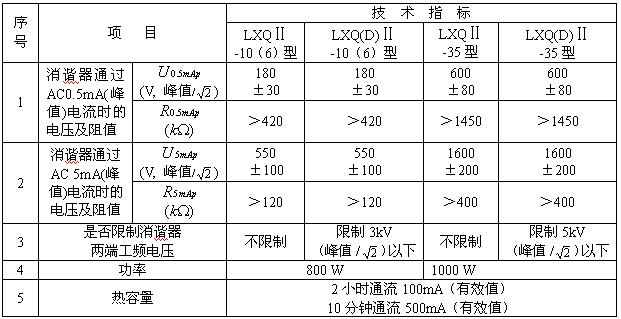

表1 LXQⅡ型消谐器主要技术参数表

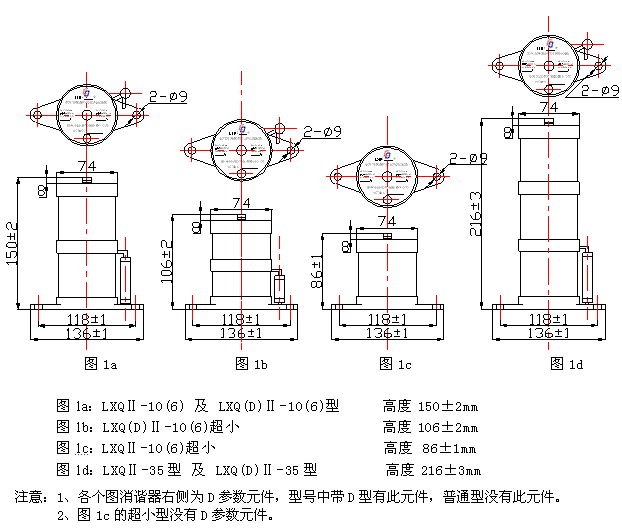

消谐器外形尺寸图(单位：mm)

消谐器常见问答
　　Q1：LXQⅡ型消谐器如何安装？
　　A1：LXQⅡ型消谐器的安装十分简单，首先解开压变一次中性点与地之间的连接，将消谐器其中一端固定接地，另一端接压变中性点就可以。

消谐器相关论文
　　1、影响互感器铁磁谐振过电压的因素
　　2、铁磁谐振对电压互感器的损害及消谐措施
　　3、采用L型消谐器抑制PT的涌流和谐振
　　4、10kV电压互感器单相接地与谐振的区别
　　5、 10～35KV电压互感器多相熔丝熔断分析
